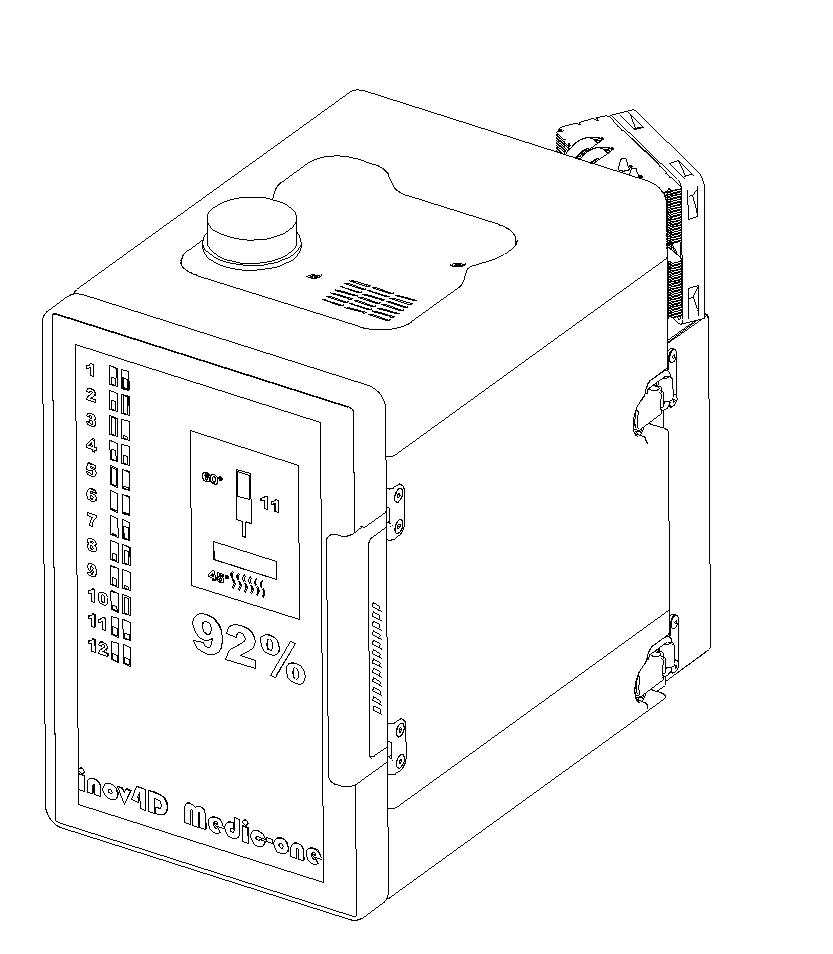

Medic-one
Caractéristiques techniques
Données indicatives — évolution possible selon le développement produit. Pour une fiche détaillée, contactez l’équipe Inov4D.
Machine
| Encombrement | 217 mm × 398 mm × 362 mm (largeur × profondeur × hauteur) |
|---|---|
| Masse | 13 kg |
| Volume d’impression | Cylindrique — Ø 120 mm × 20 mm (diamètre × hauteur) |
Électronique
L’architecture repose sur 4 cartes à microcontrôleurs.
L’IA pilote le contrôle de processus : supervision des paramètres clés, aide à la décision et optimisation continue du cycle d’impression.
| Carte principale | 8 cœurs — 2,7 GHz — 12 TOPS |
|---|---|
| Carte impression 3D | Dédiée à la gestion de l’impression 3D |
| Carte interface | Gestion de l’interface utilisateur |
| Carte caméra thermique | Gestion de la caméra thermique |
| Écran de porte | Tactile — 13,3 pouces (diagonale) — interface utilisateur |
| Communication | Ethernet, Wi‑Fi, Bluetooth |
Logiciel et SaaS
Une couche logicielle en mode SaaS complète l’équipement pour la gestion des recettes d’impression et la traçabilité des productions.
| Recettes | Création, versionnement et réutilisation des jeux de paramètres liés aux impressions |
|---|---|
| Traçabilité produit | Enchaînement des données de lot, matériaux, impressions et identifiants pièces — selon le périmètre qualité retenu |
Détail technique
| Barillet | 12 seringues — mono-composant 6 ml ou bi-composant 2 × 3 ml |
|---|---|
| Plateau chauffant | 70 °C avec pesée 1 mg |
| Unité d’air conditionné | Plage 4 °C à 45 °C — filtre HEPA et désinfection UV-C |
| Ventilation | VMC double flux avec pression positive |
| Caméra vision | 1 |
| Caméra IA — contrôle d’impression | 1 |
| Caméra IA — contrôle produit | 1 |
| Caméra thermique | 1 — contrôle de la température de l’aiguille |
| Lasers de polymérisation | 2 × 80 mW |
| Chauffage par induction (aiguille) | 140 °C |
Éléments complémentaires
Chaque emplacement seringue du barillet peut être remplacé par un outil, selon le protocole.
| Fraiseuse | 15 000 tr/min |
|---|---|
| Polymérisation UV | À développer |
| Microscope | Grossissement ×100 |
| Extrudeuse FDM | Fil diamètre 0,5 mm |
| Distributeur de poudre à vis | Dosage par vis sans fin |
| Autres outils | En cours de développement |
Environnement d’utilisation
| Contexte visé | Laboratoire, R&D, environnement contrôlé — selon qualification du site |
|---|
Les données ci-dessus sont indicatives et peuvent évoluer avec le développement produit. Pour une fiche technique détaillée ou une analyse d’adéquation à votre usage, contactez l’équipe Inov4D.
